Новая тектоническая карта мира м-ба 1:35M (TeMaW)
(в работе)
Новая Тектоническая карта создается в сферической проекции Меркатора с центральным положением нулевого меридиана и полярной стереографической проекции для Северного и Южного полушария. ГИС-проект новой Тектонической карты мира основан на Геологической карте Мира масштаба 1: 5М (CGMW, 2014).
|

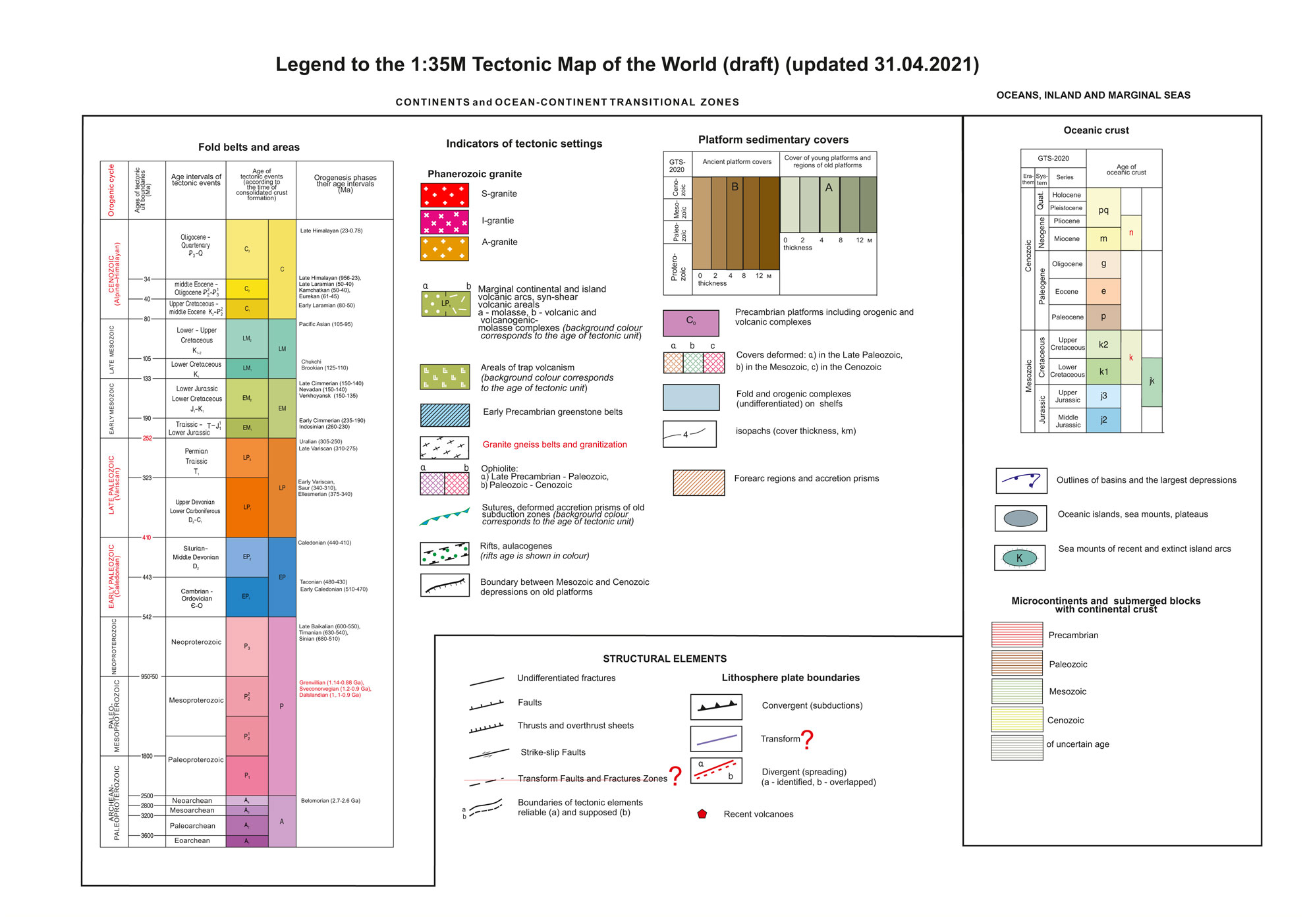

ЛЕГЕНДА НОВОЙ ТЕКТОНИЧЕСКОЙ КАРТЫ МИРА м-ба 1:35М (в работе)
Легенда новой Тектонической карты мира основана на легендах современных тектонических карт континентов и крупных регионов Земли, созданных в рамках деятельности CGMW: Африки масштаба 1:10М (2010), Антарктики 10М (2012), Южной Америки масштаба 1:5M (2016), Циркумполярной Арктики масштаба 1:10М (2019), Северной, Центральной и Восточной Азии масштаба 1:2,5М (2012). Легенды этих карт адаптированы к масштабу 1:35 М путем сопоставления этапов формирования осадочных чехлов платформ и орогенных структур разных континентах и выделения общих этапов эволюции Земли. В легенде новой Тектонической карты мира также использованы подходы и принципы, заложенные в легенде тектонической карте В.Е. Хаина и Ю.Г. Леонова (1982).
Скачать архив с высоким разрешением
|
ТЕМАТИЧЕСКИЕ СЛОИ ТЕКТОНИЧЕСКОЙ КАРТЫ МИРА м-ба 1:35М
|

|

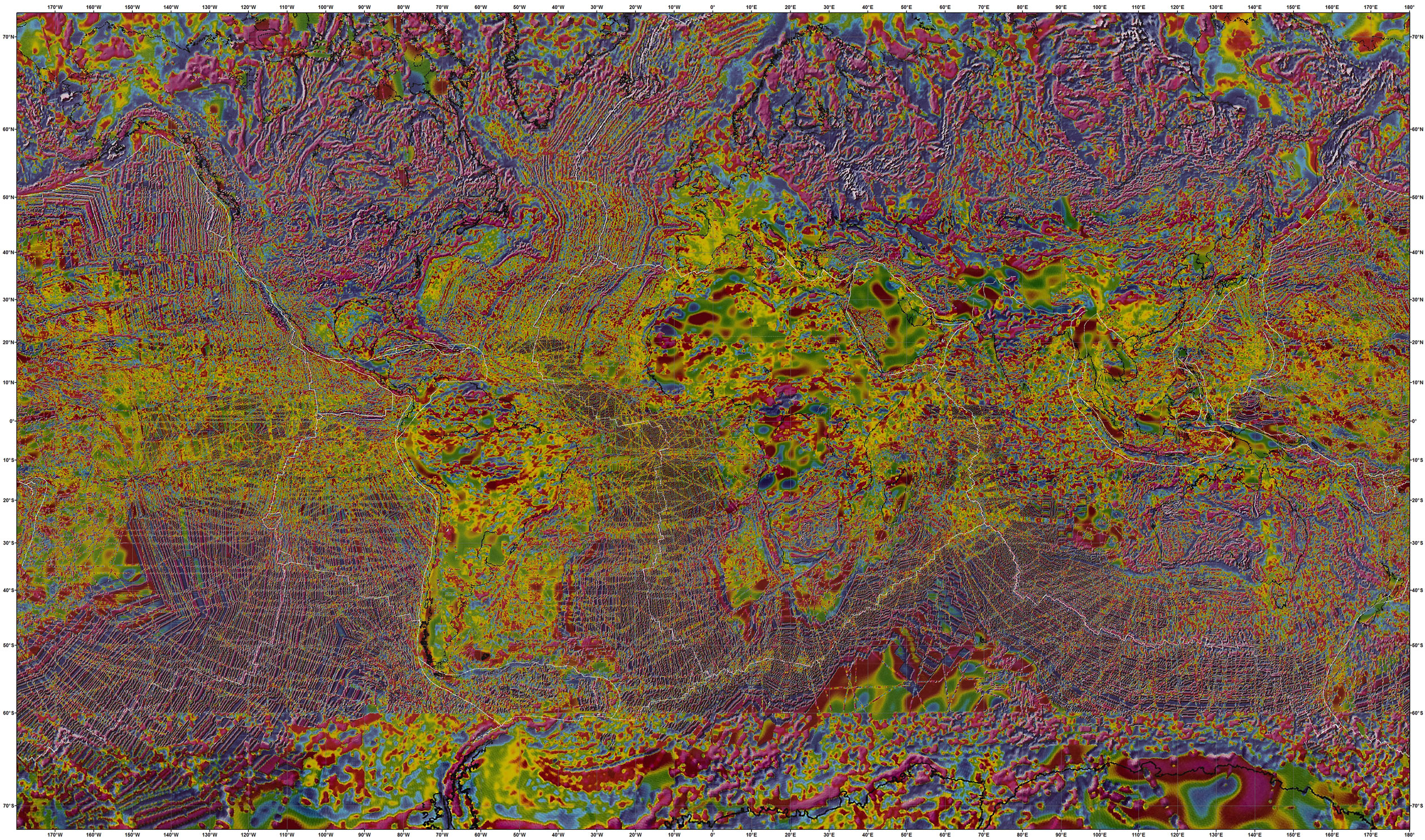

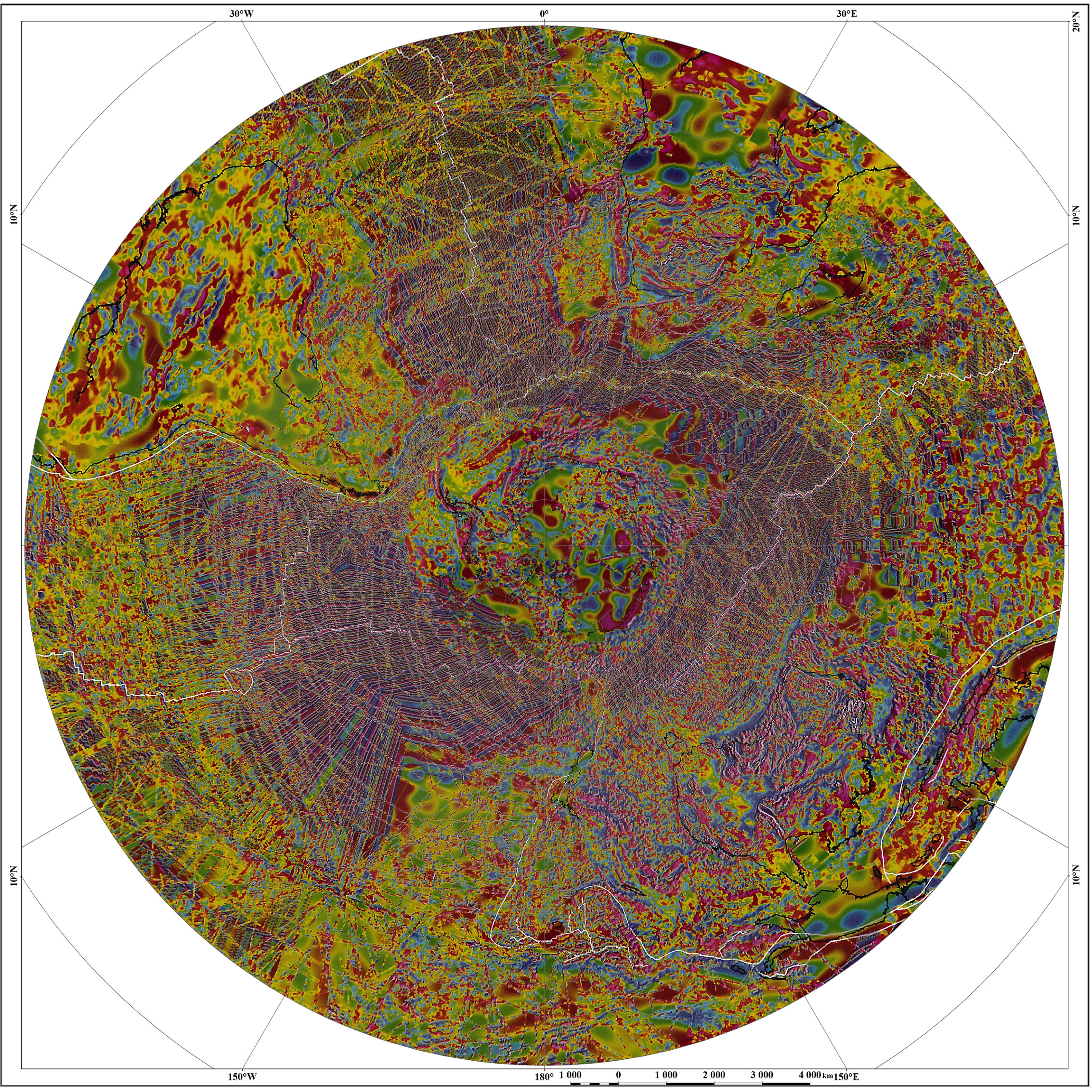

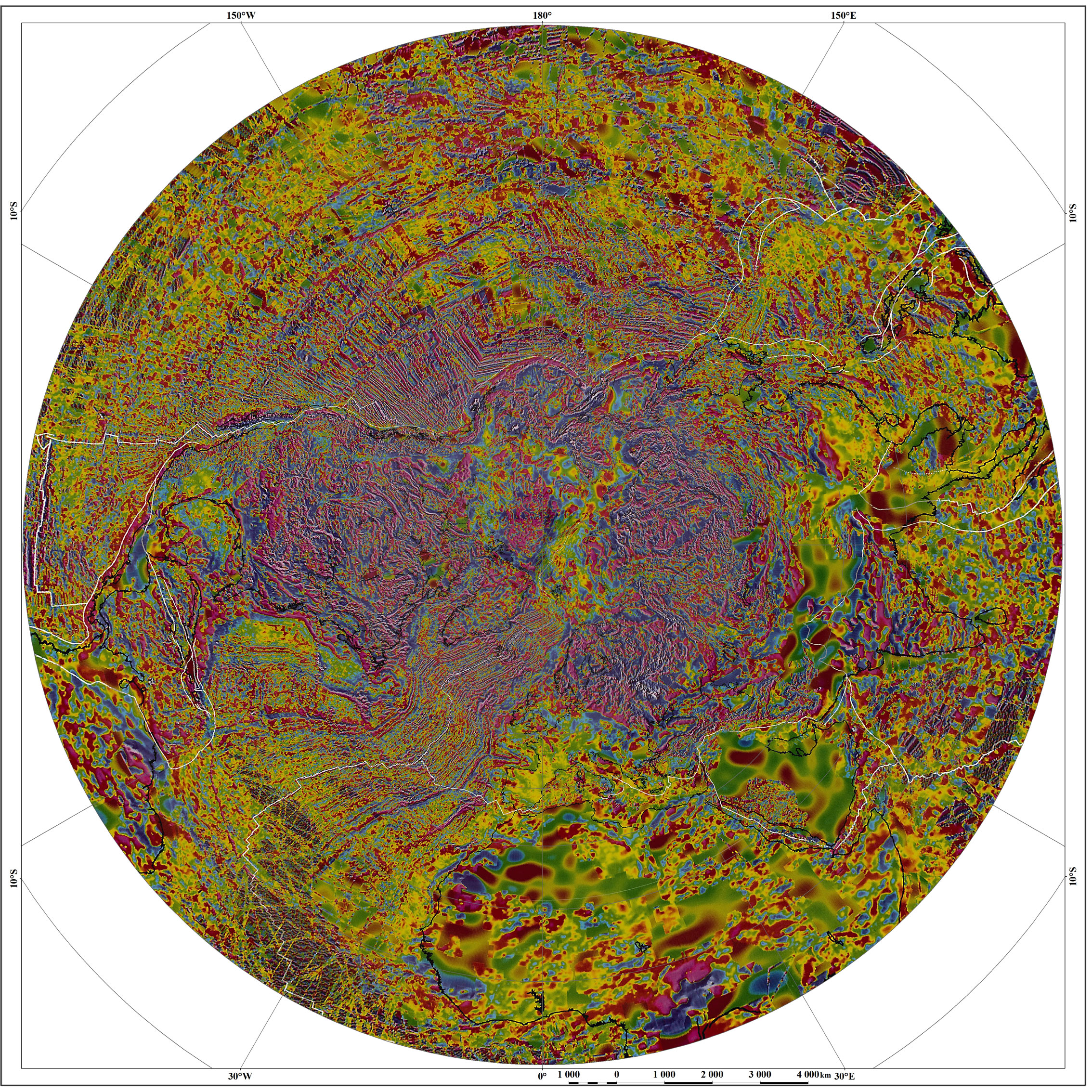

КАРТА МАГНИТНЫХ АНОМАЛИЙ МИРА
Карта Магнитных Аномалий Мира (World Magnetic Anomaly Map) масштаба 1:50 000 000 (2007) реализована под эгидой IAGA (International Association of Geomagnetism and Aeronomy) и CGMW (Commission for the Geological Map of the World). Карта интегрирует наземные, аэромагнитные, морские и спутниковые данные. Магнитные аномалии, в основном, относятся к уровню высоты 5 км. Карта составлена с разрешением 3'x3' и графически представлена изображением намагниченных объектов с высокими значениями в оттенках от красного до желтого, а с более низким или отрицательными значениями - в синих тонах.
Скачать архивы с высоким разрешением: Карта магнитных аномалий Мировая; Карта магнитных аномалий Северное полушарие; Карта магнитных аномалий Южное полушарие
|
|

|

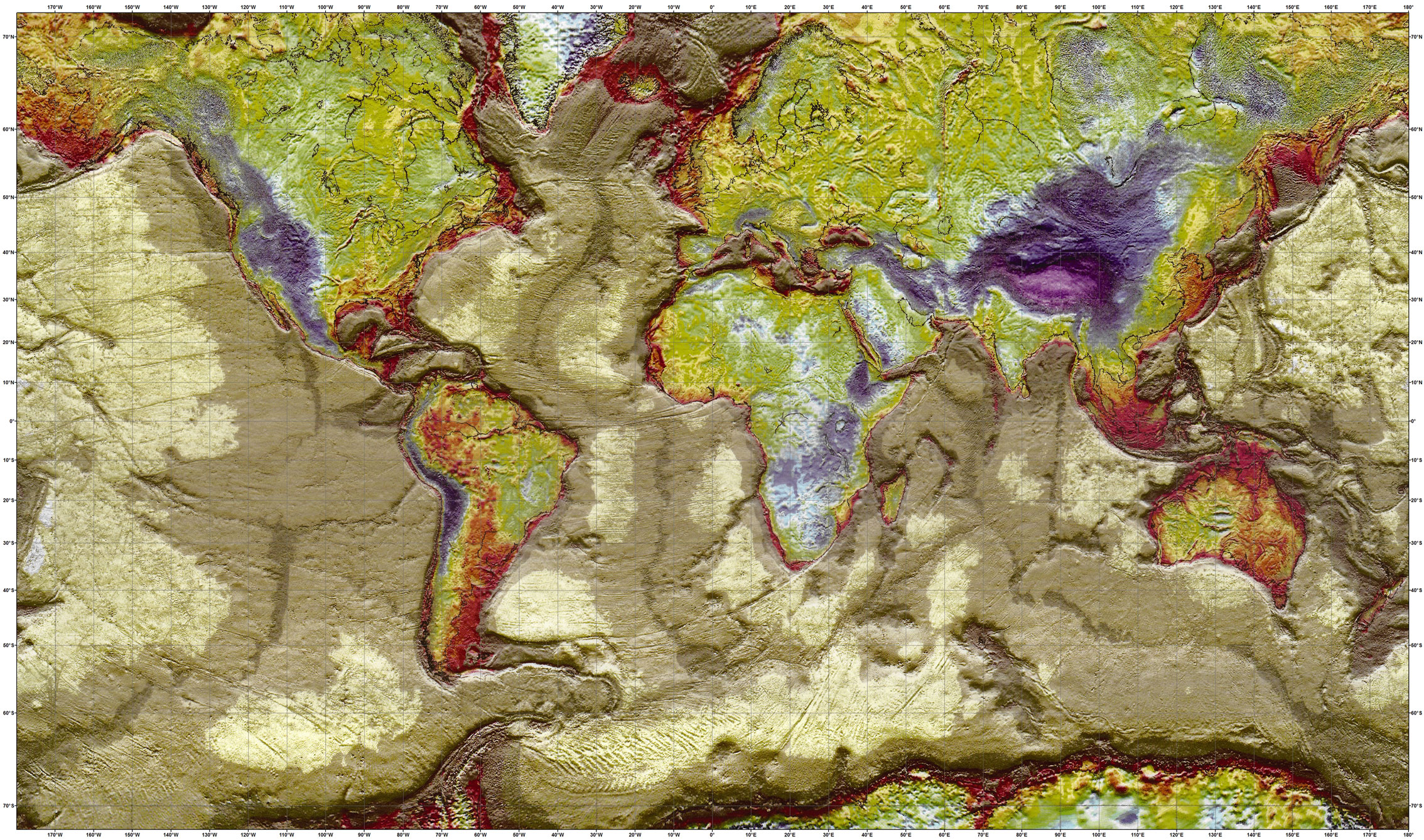

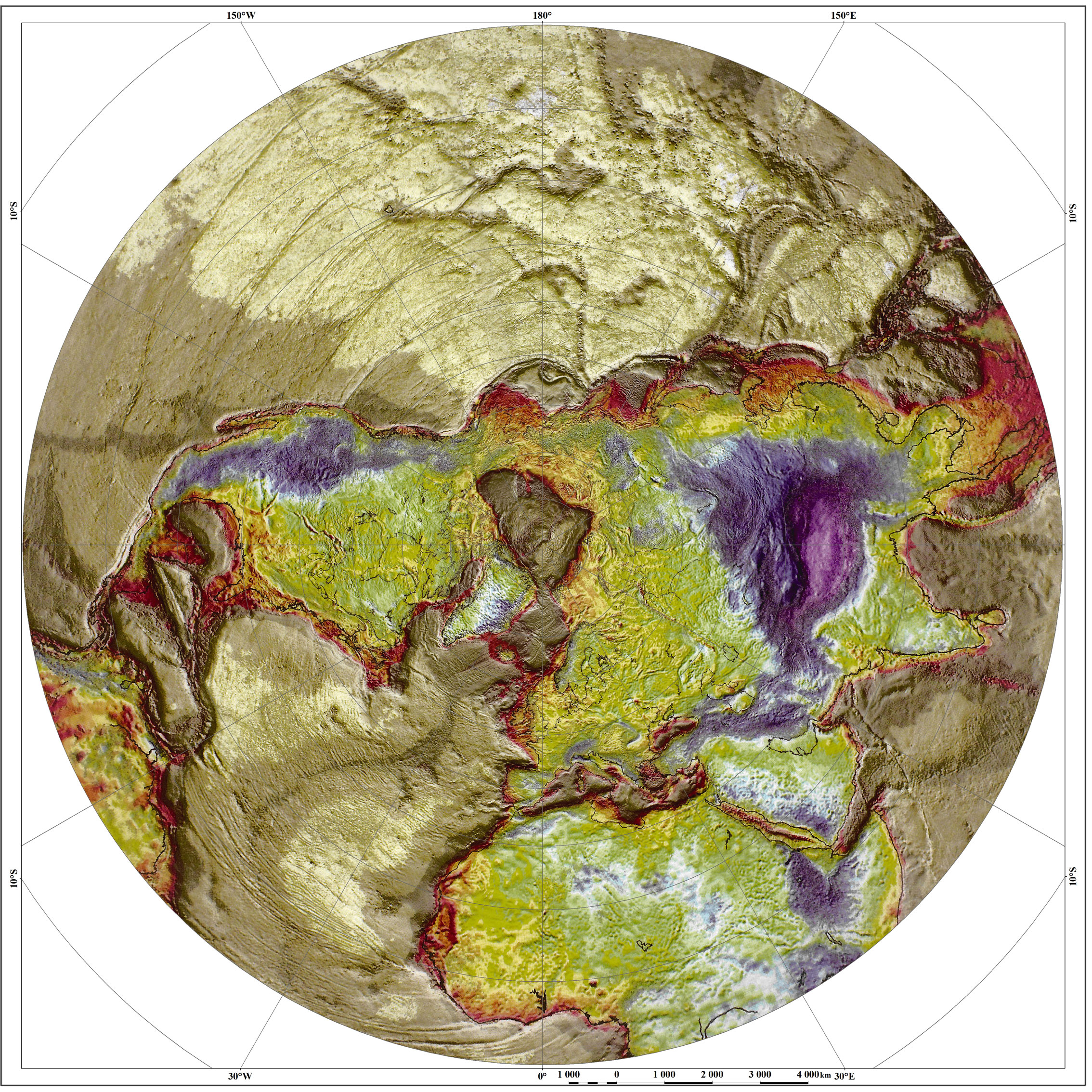

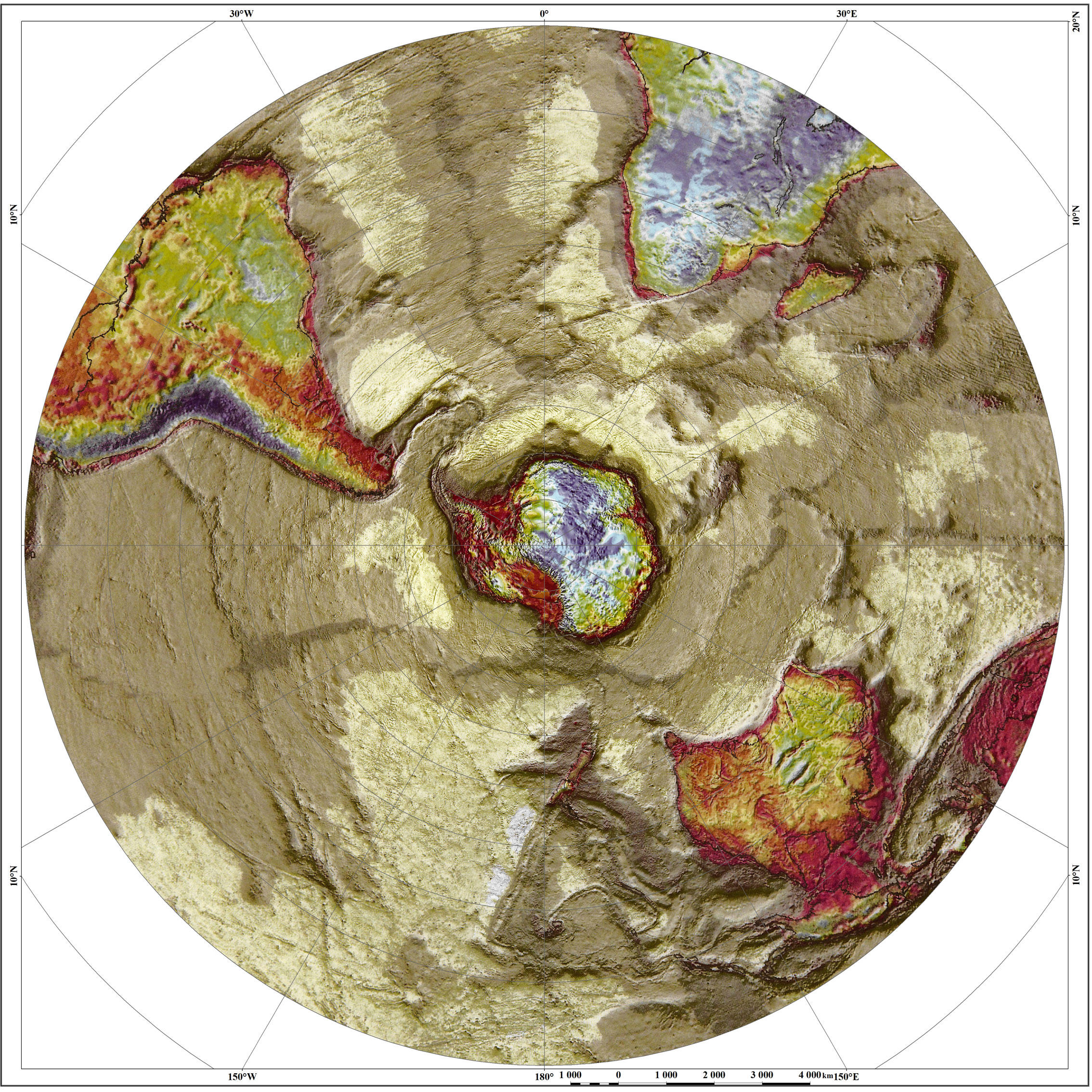

ГРАВИМЕТРИЧЕСКАЯ КАРТА МИРА
Гравиметрическая Карта Мира (World Gravity Map - WGM) масштаба 1:50 000 000 (2012), реализована Международным гравиметрическим бюро (BGI) в сотрудничестве с международными организациями: Комиссия по геологической карте мира (CGMW), UNESCO (ЮНЕСКО), Международная ассоциация геодезии (IAG), Международный союз геодезии и геофизики (IUGG), Международный союз геологических наук (IUGS), различные научные учреждения. Карта составлена в сферической геометрии с разрешением 2'x2'. Данная гравиметрическая карта представлена в аномалиях Буге с учётом вклада большинства поверхностных масс (кристаллических пород -2670 кг/м3|, мантийных пород-3270 кг/м3, океанов- 1027 кг/м3, внутренних морей и озер -1000 кг/м3, ледяных шапок и шельфовых ледников -917 кг/м3).
Скачать архивы с высоким разрешением: Карта гравиметрических аномалий Мировая; Карта гравиметрических аномалий Северное полушарие; Карта гравиметрических аномалий Южное полушарие
|
|
КАРТЫ ГЛУБИННОГО СТРОЕНИЯ
Исходными материалами для построения карт глубинного строения служили данные из Глобальной модели земной коры CRUST1.0 (Gabi Laske, Guy Masters, Zhitu Ma, and Mike Pasyanos) с сайта https://github.com/jrleeman/Crust1.0. В модели с шагом 1°×1° представлены абсолютные отметки подошв основных разделов земной коры: рельефа, воды, осадков, верхней коры, средней коры, нижней коры.
|
|

|

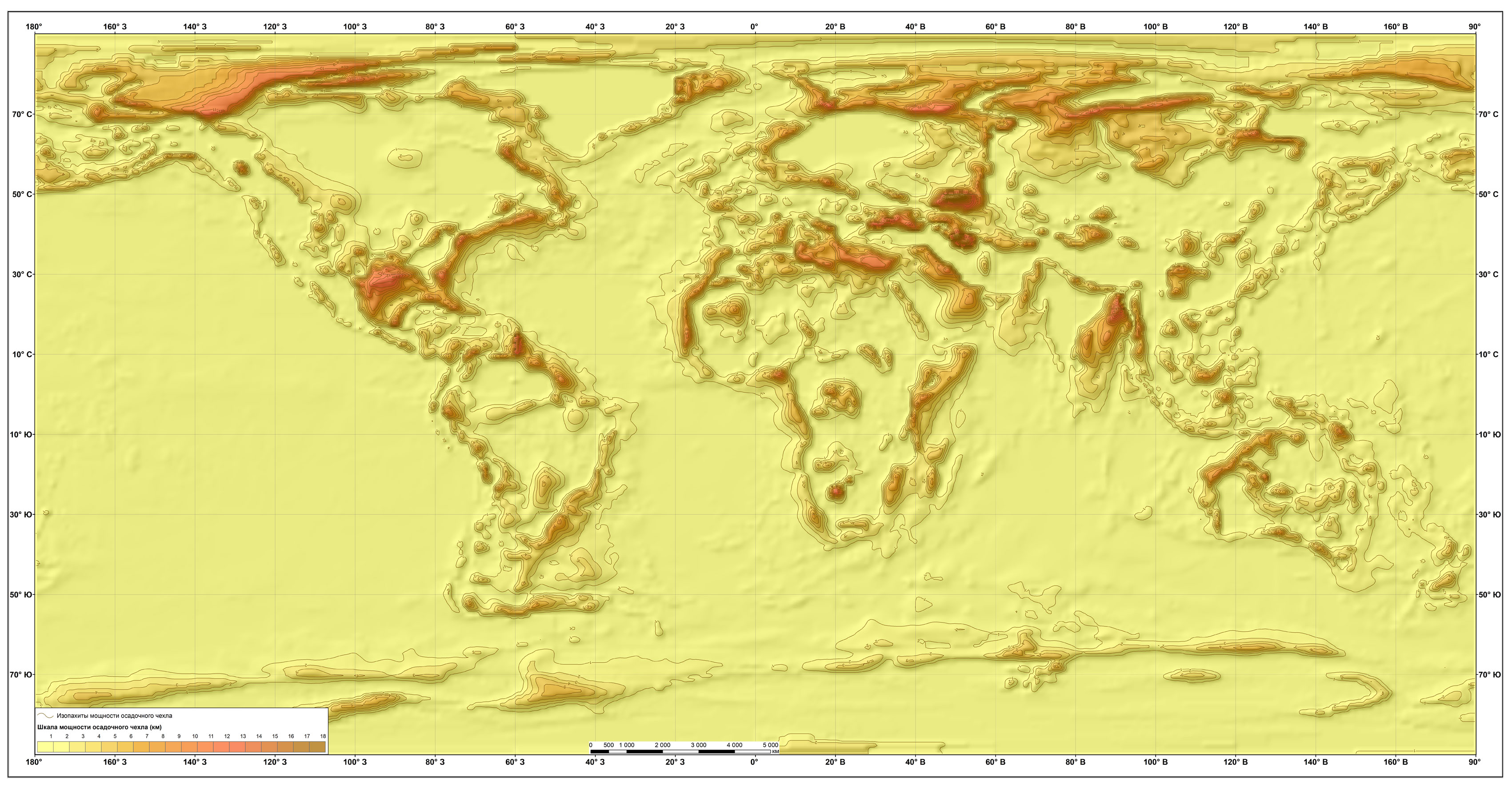

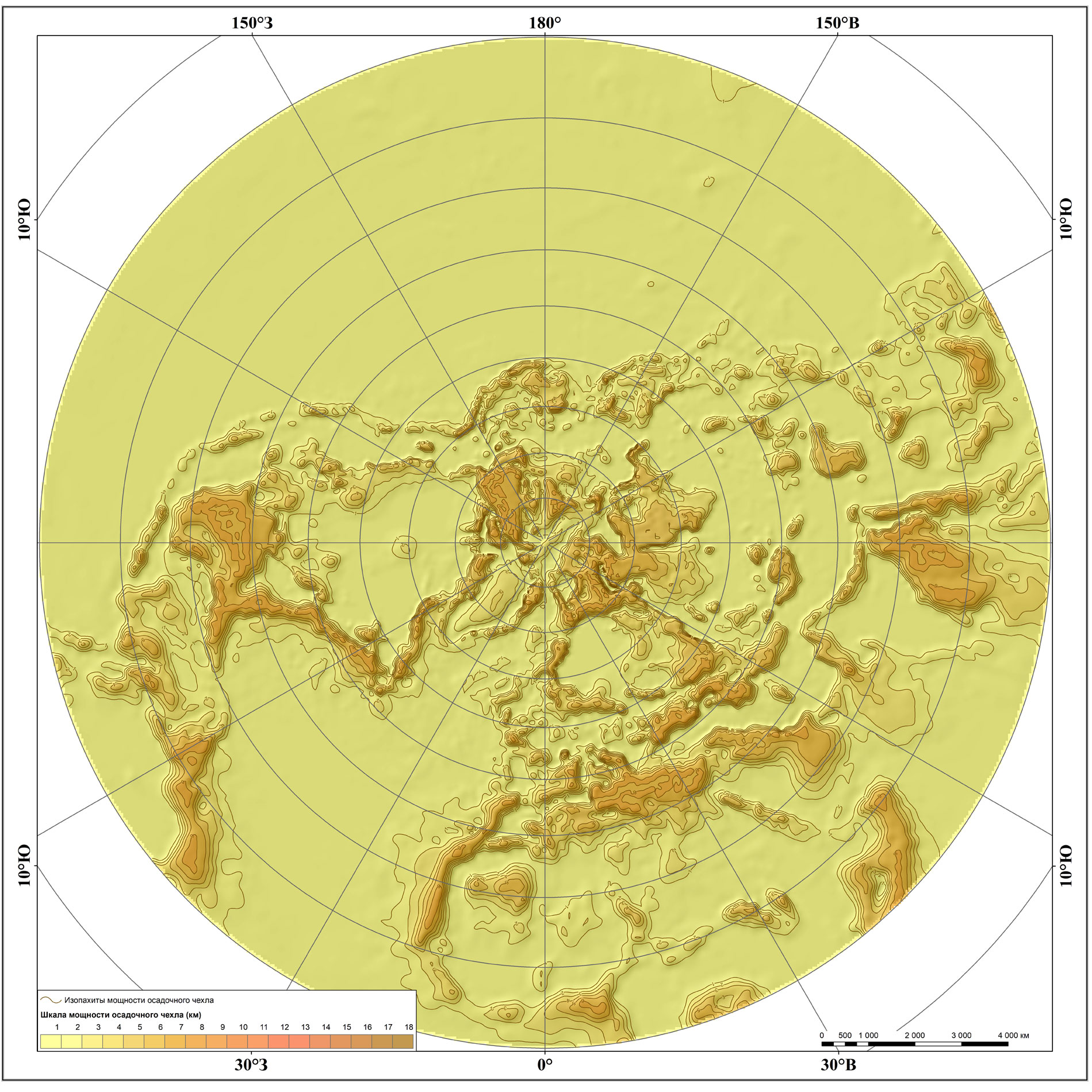

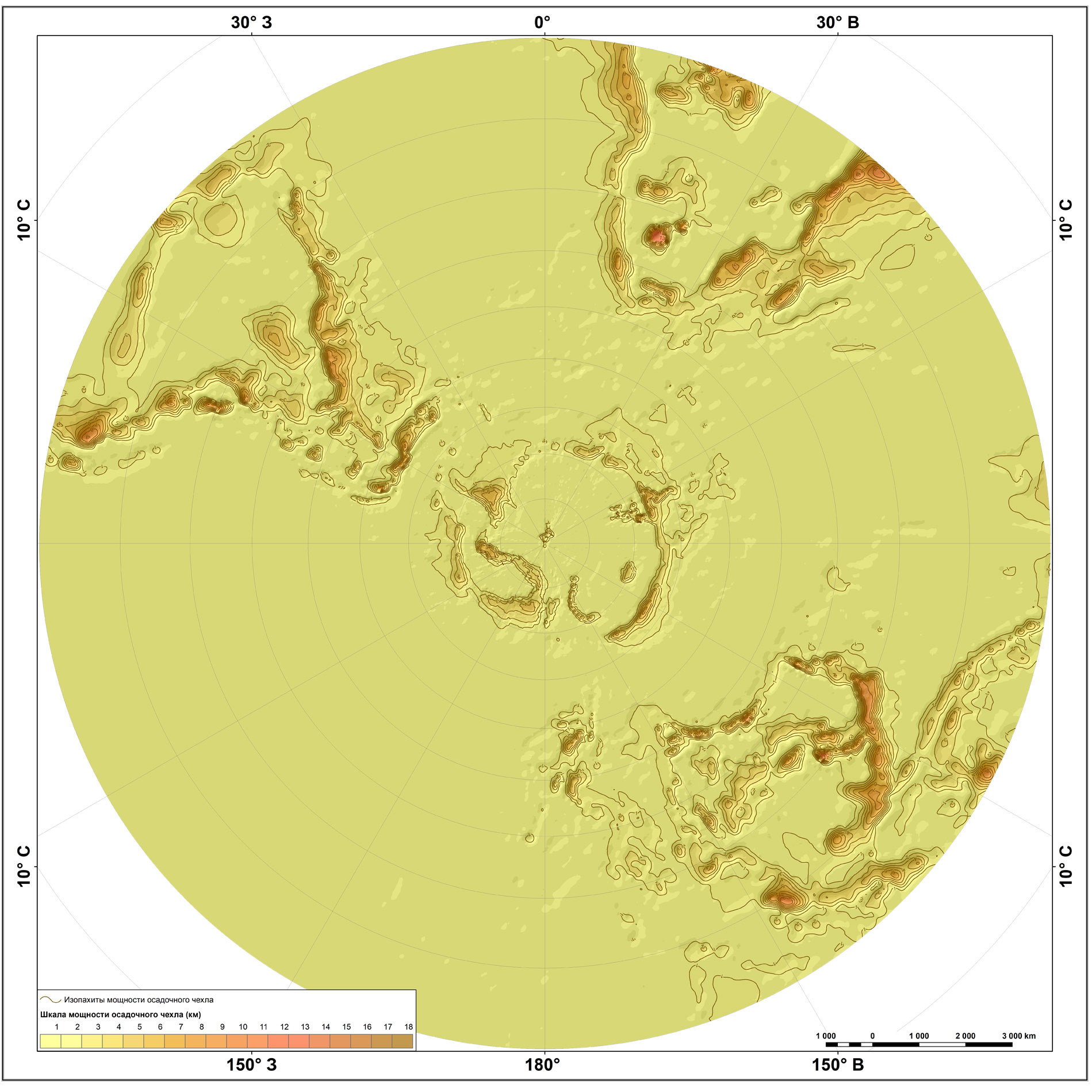

КАРТА МОЩНОСТИ ОСАДОЧНОГО ЧЕХЛА
На основе Глобальной модели земной коры CRUST1.0 вычислена мощность осадочного чехла. Для построения карт мощности осадочного чехла Северного и Южного полушария база точечных данных была перечитана в соответствующие проекции, по которым проведены расчеты цифровых матриц с шагом 50×50 км; цифровая матрица мировой карты посчитана с шагом 0.5°×0.5°. По созданным матрицам получены изопахиты осадочного чехла с шагом 1 км.
Скачать архивы с высоким разрешением: Мощность осадочного чехла Мировая; Мощность осадочного чехла Северное полушарие; Мощность осадочного чехла Южное полушарие
|
|

|

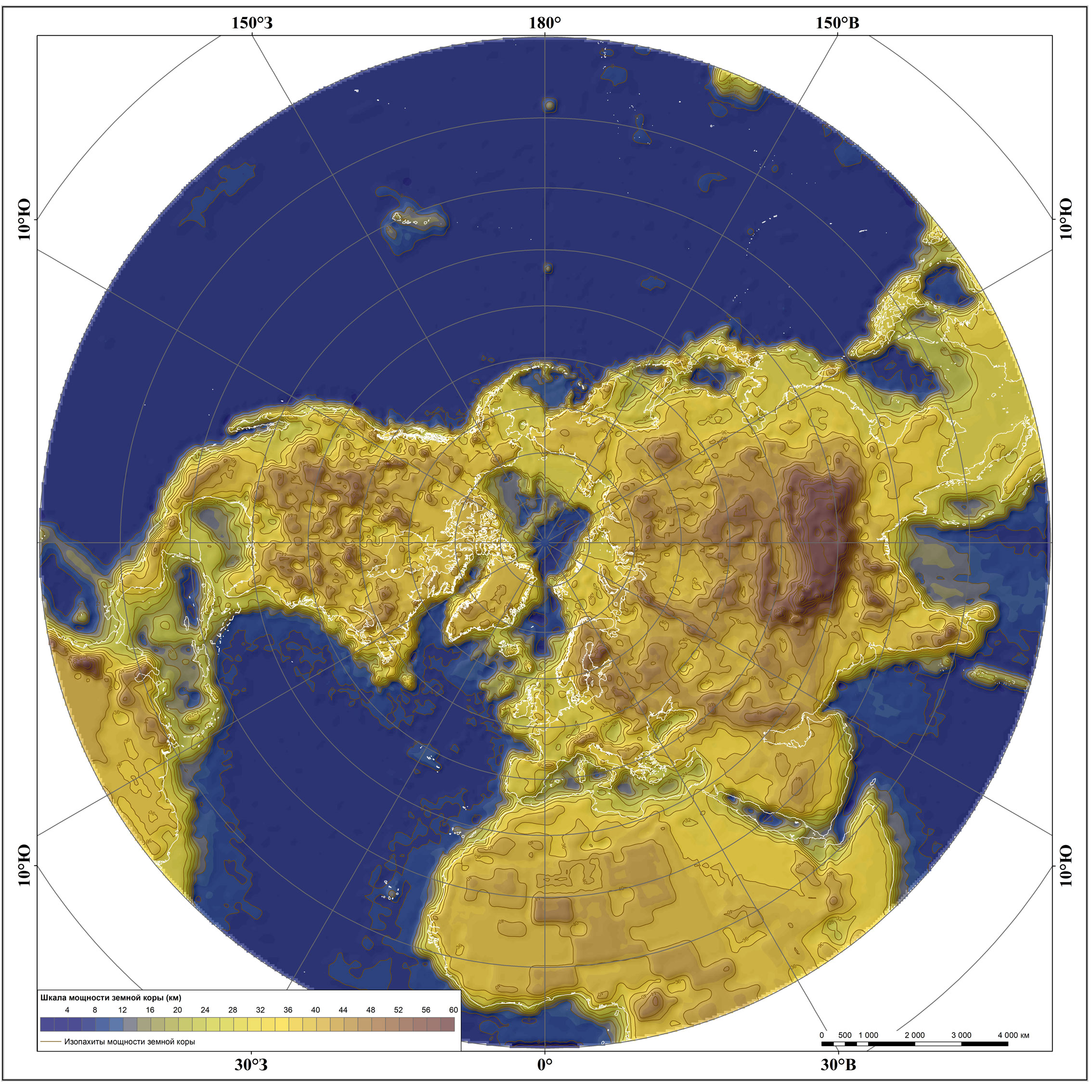

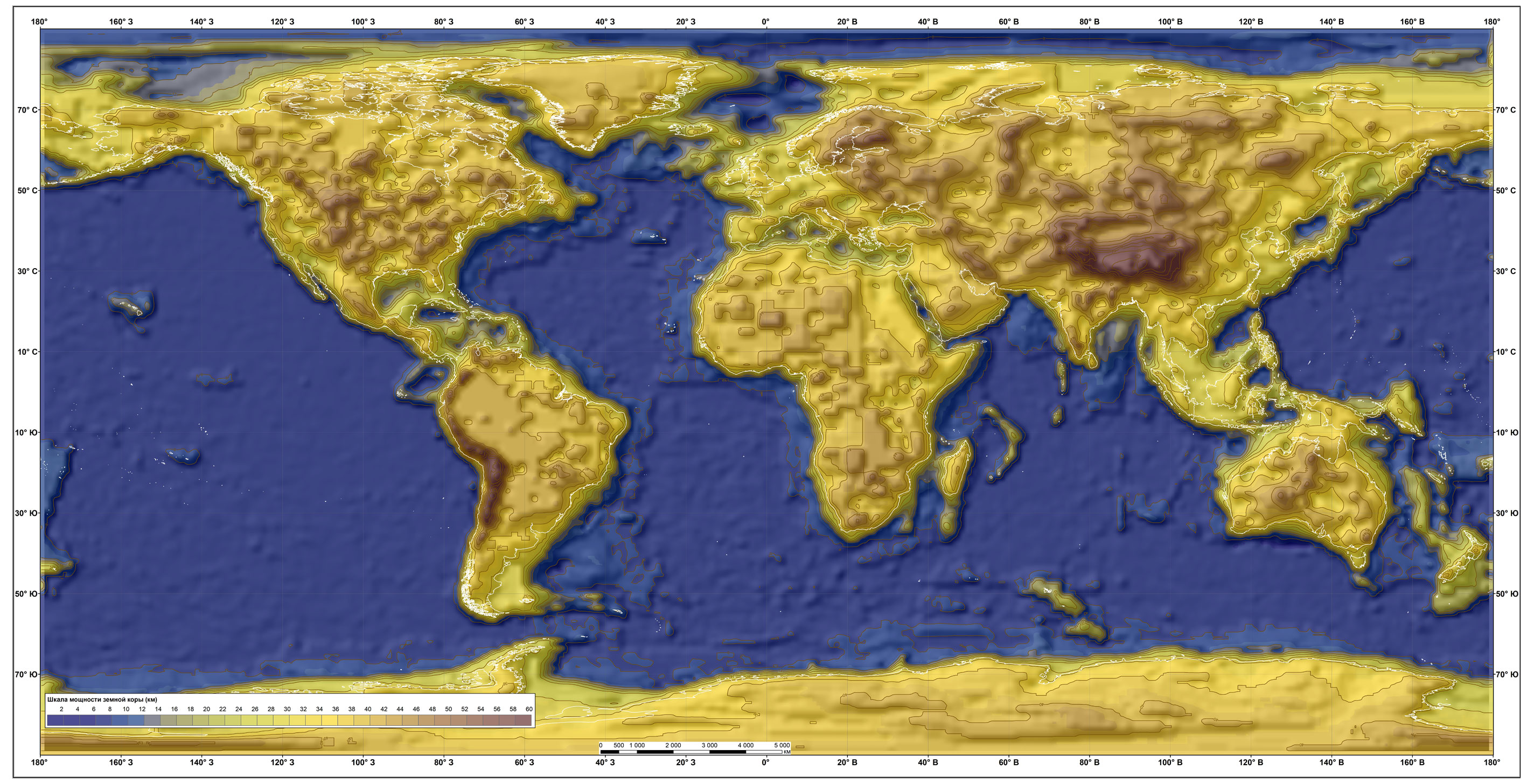

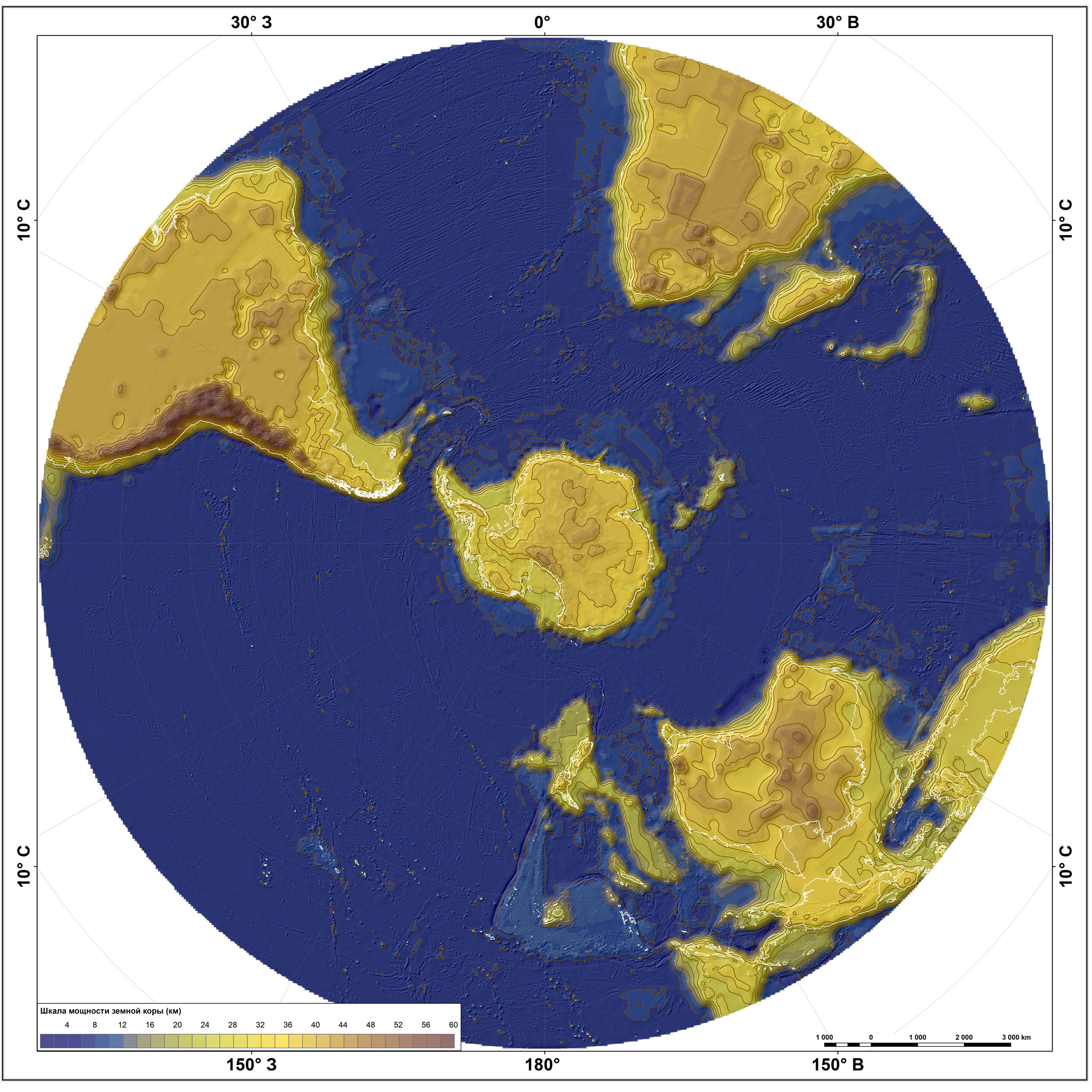

КАРТА МОЩНОСТИ ЗЕМНОЙ КОРЫ
На основе Глобальной модели земной коры CRUST1.0 вычислена мощность земной коры. Для построения карт мощности земной коры Северного и Южного полушария база точечных данных была перечитана в соответствующие проекции, по которым проведены расчеты цифровых матриц с шагом 50×50 км; цифровая матрица мировой карты посчитана с шагом 0.5°×0.5°. По созданным матрицам получены изопахиты земной коры с шагом 4 км.
Скачать архивы с высоким разрешением: Мощность коры Мировая; Мощность коры Северное полушарие; Мощность коры Южное полушарие
|
|

|

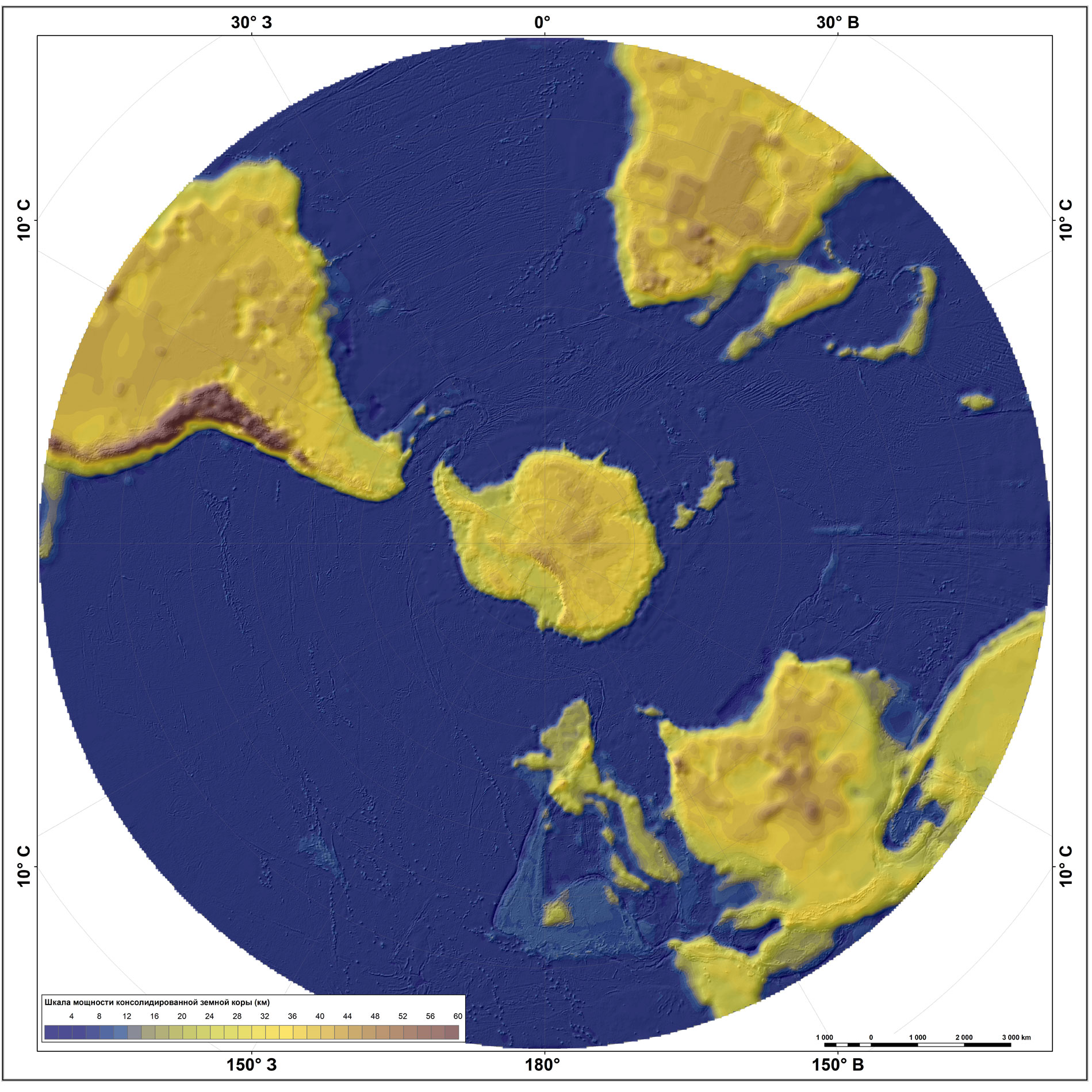

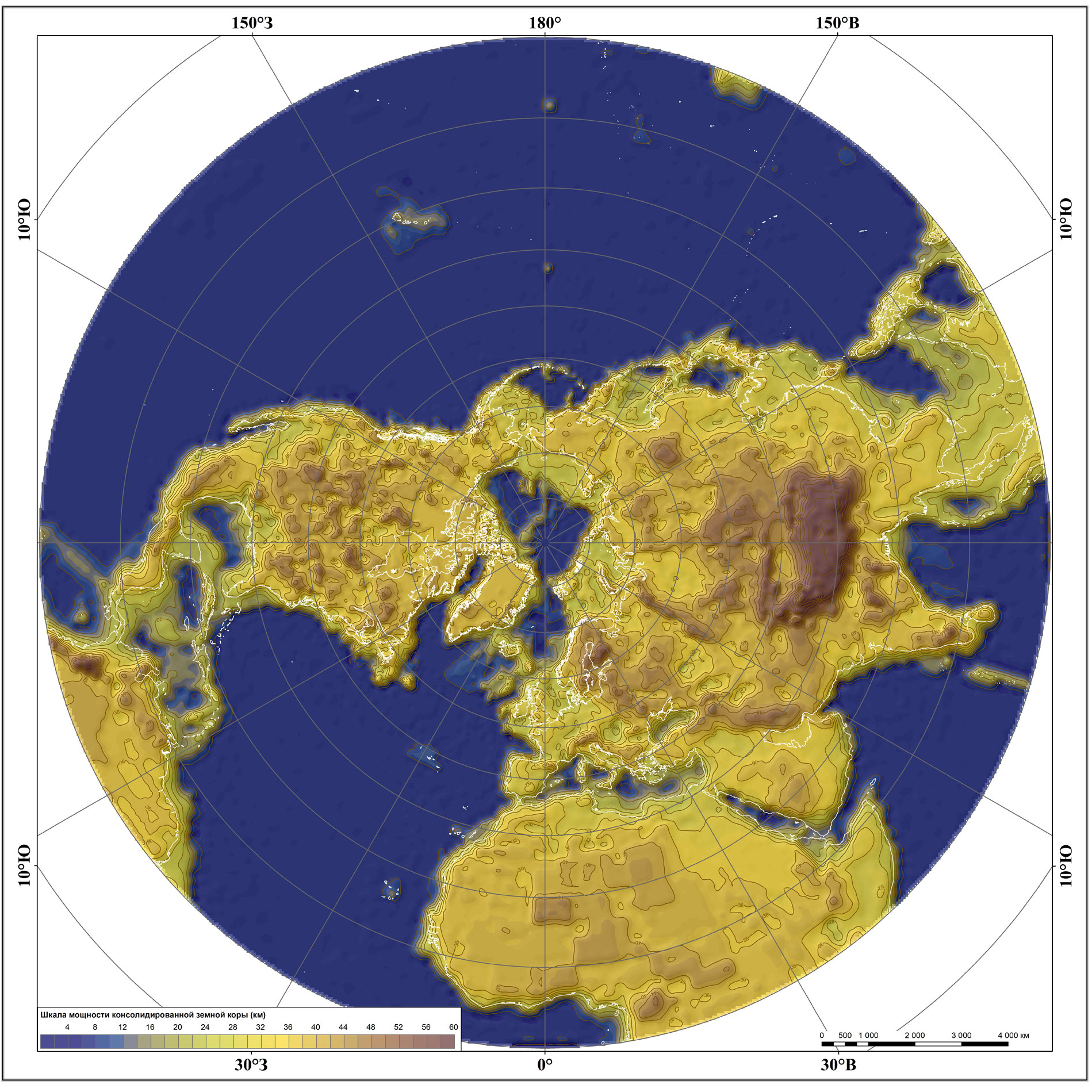

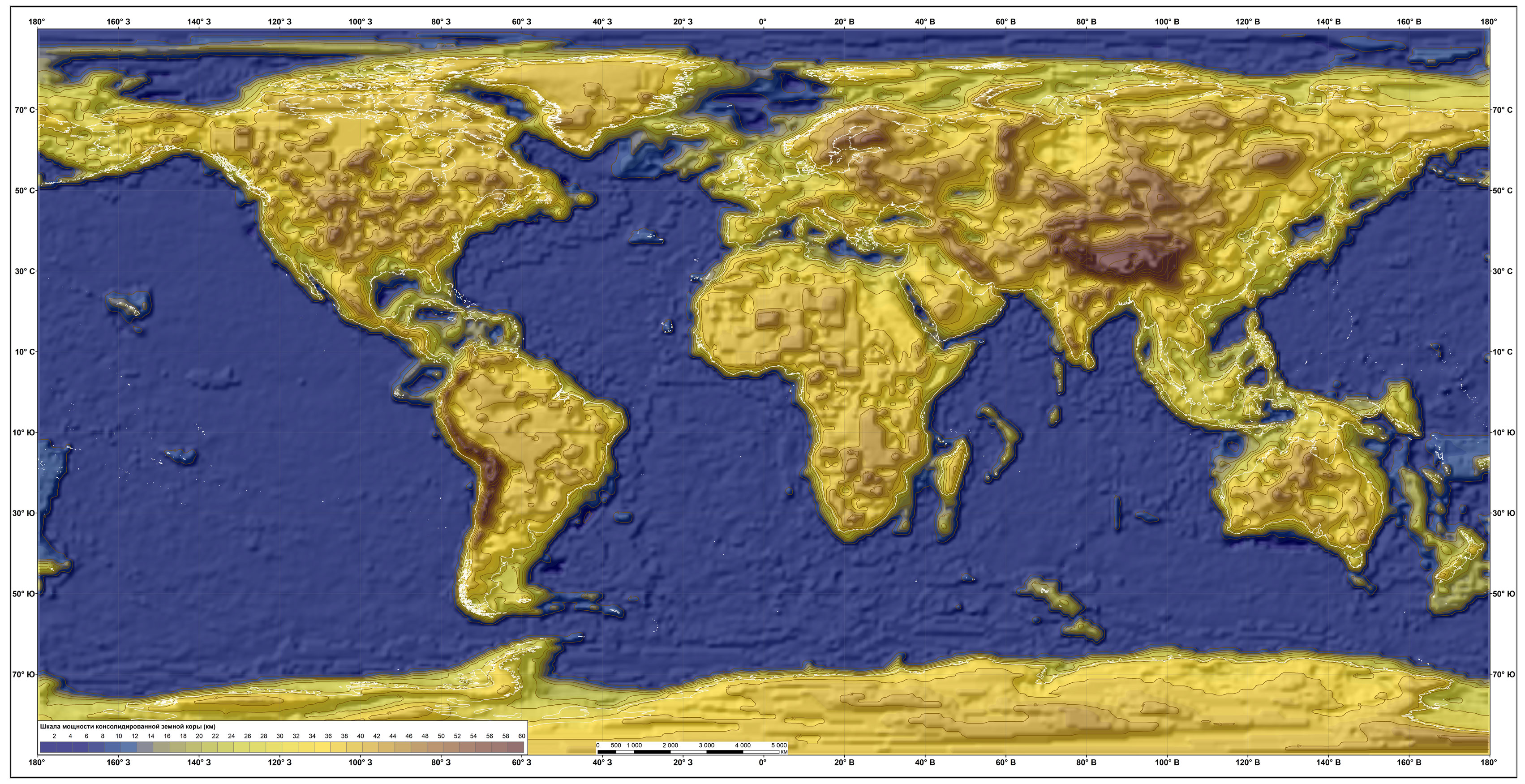

КАРТА МОЩНОСТИ КОНСОЛИДИРОВАННОЙ ЗЕМНОЙ КОРЫ
Карты мощности консолидированной земной коры были получены путем вычитания из цифровых матриц мощностей земной коры соответствующих регионов цифровых матриц мощностей осадочного чехла. По созданным матрицам получены изопахиты консолидированной земной коры с шагом 4 км.
Скачать архивы с высоким разрешением: Мощность консолидированной коры Мировая; Мощность консолидированной коры Северное полушарие; Мощность консолидированной коры Южное полушарие
|
|

|

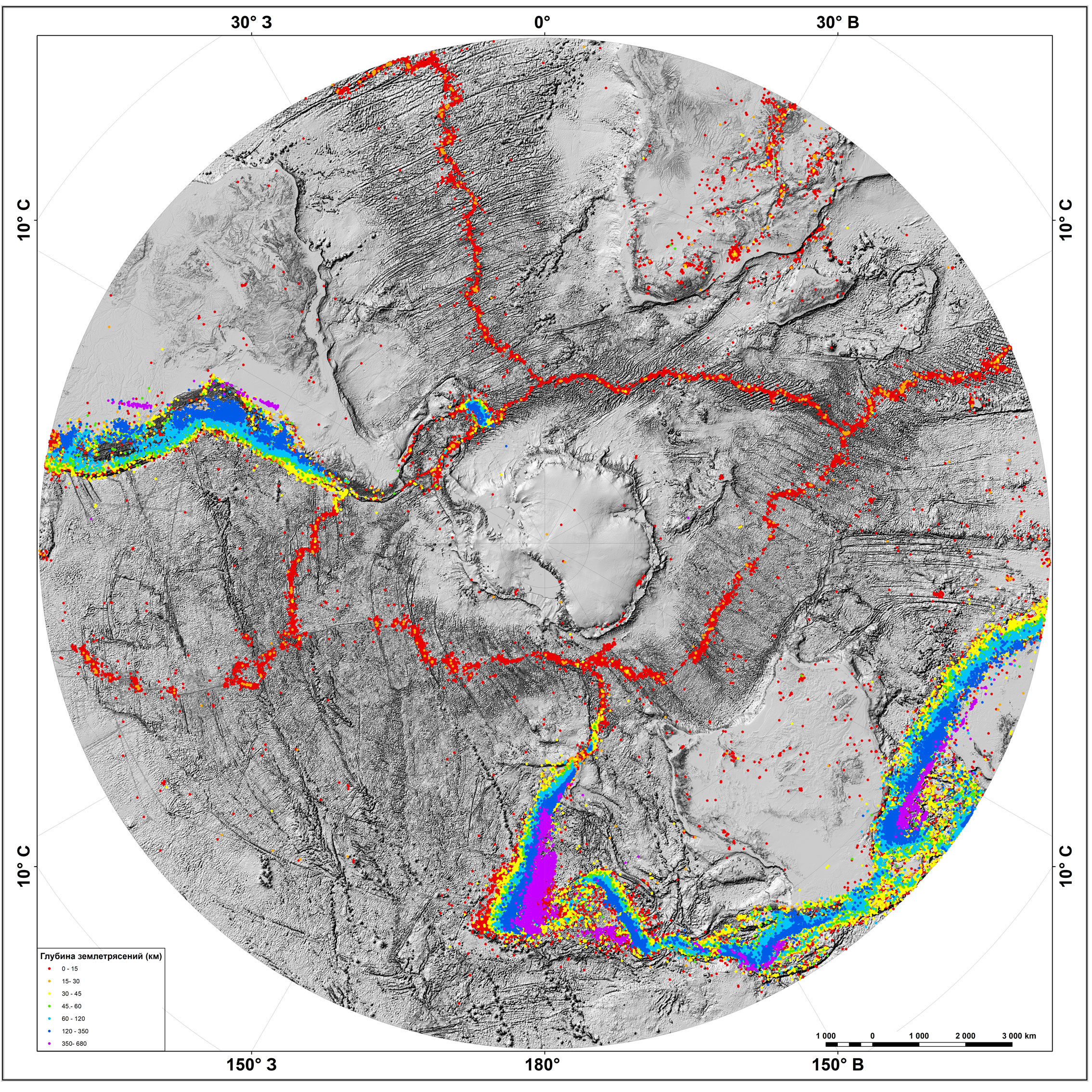

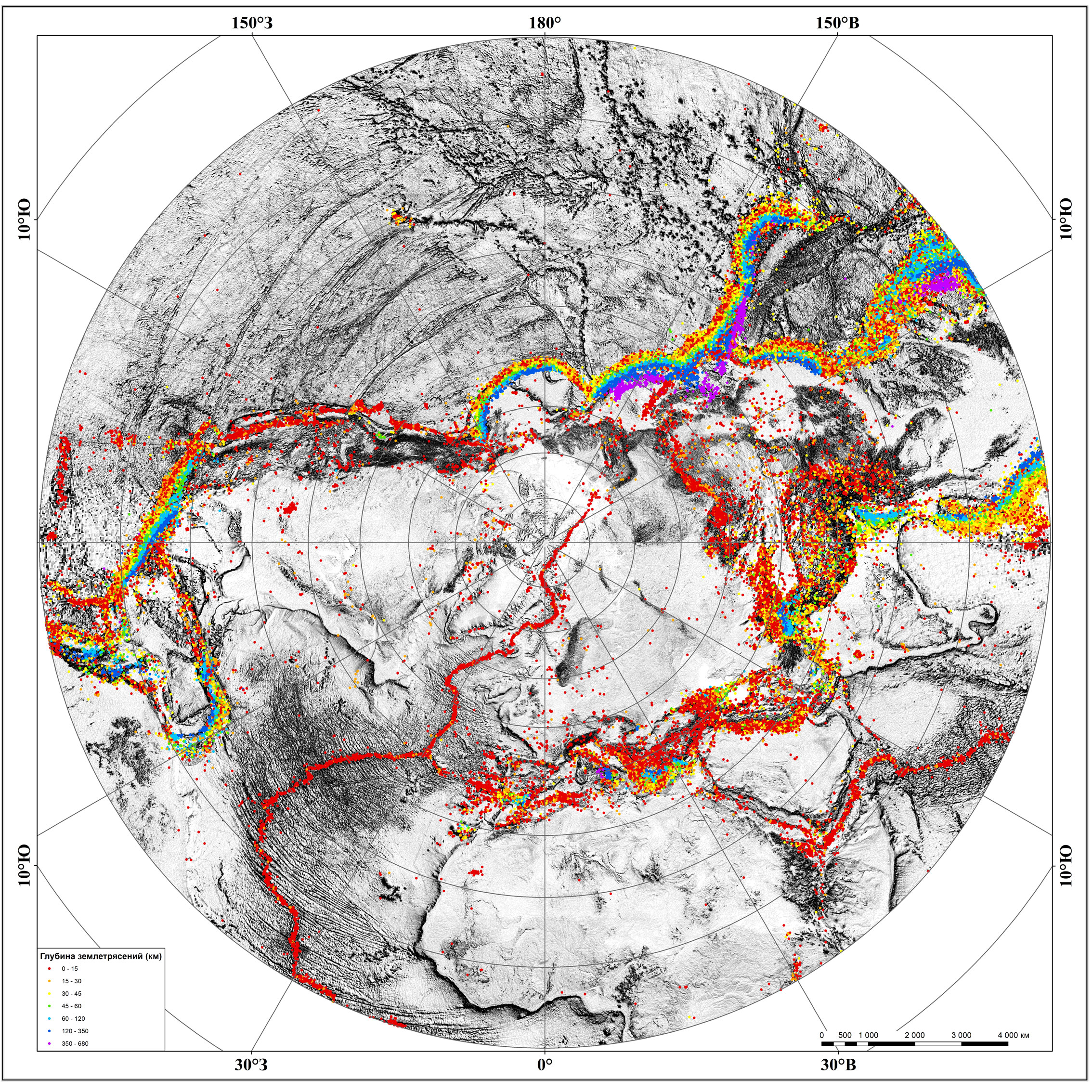

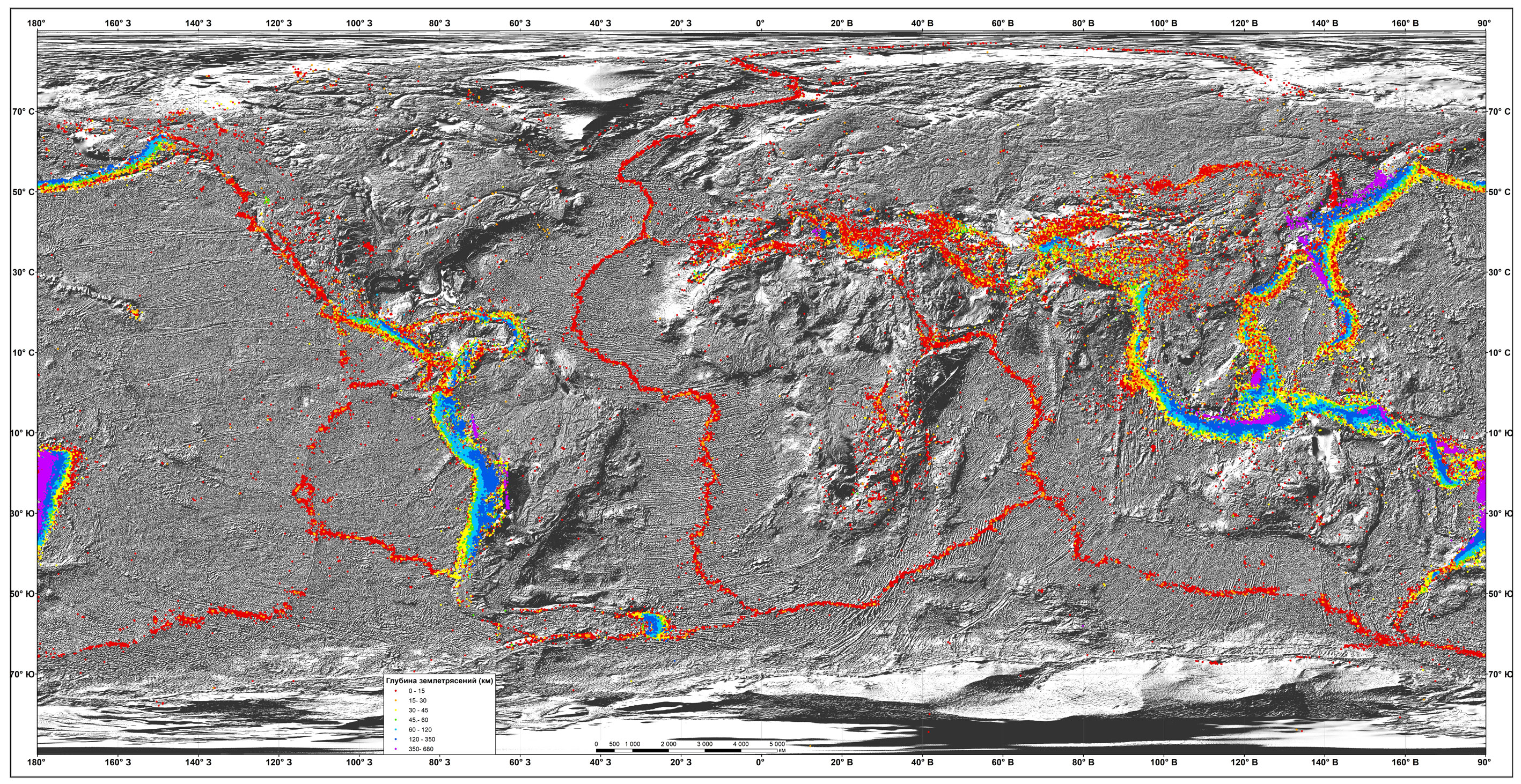

СХЕМА СОВРЕМЕННОЙ СЕЙСМИЧНОСТИ
На основе Глобальной базы данных по центрам землетрясений (Global Seismographic Network – www.iris.edu) составлена база точечных данных глубины землетрясений M≥4 за период 2000-2017 гг. Цветовая шкала схемы отражает 7 градаций глубины землетрясений. Схема представлена в проекции создаваемой Тектонической карты.
Скачать архивы с высоким разрешением: Схема современной сейсмичности Мировая; Схема современной сейсмичности Северное полушарие; Схема современной сейсмичности Южное полушарие
|

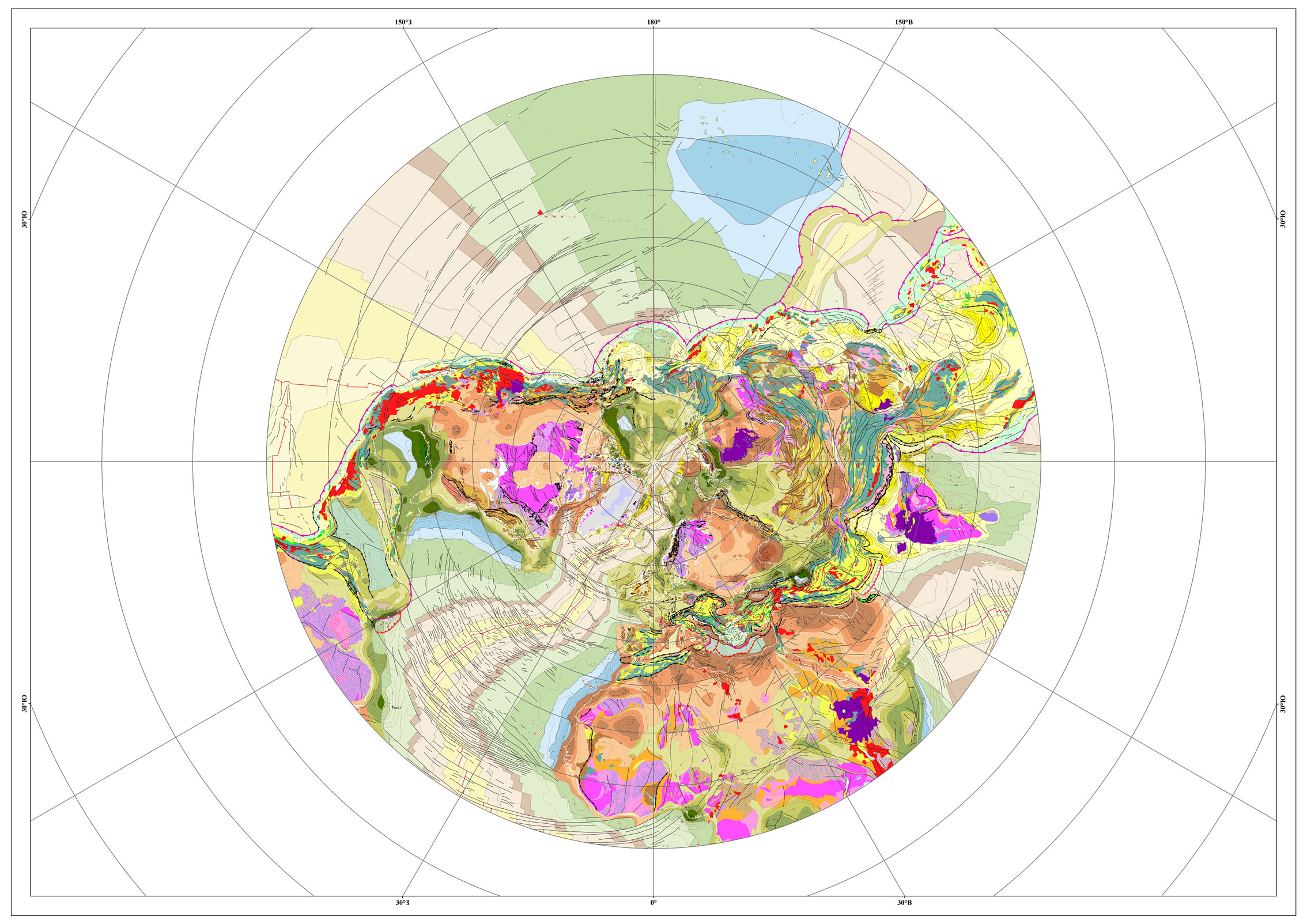

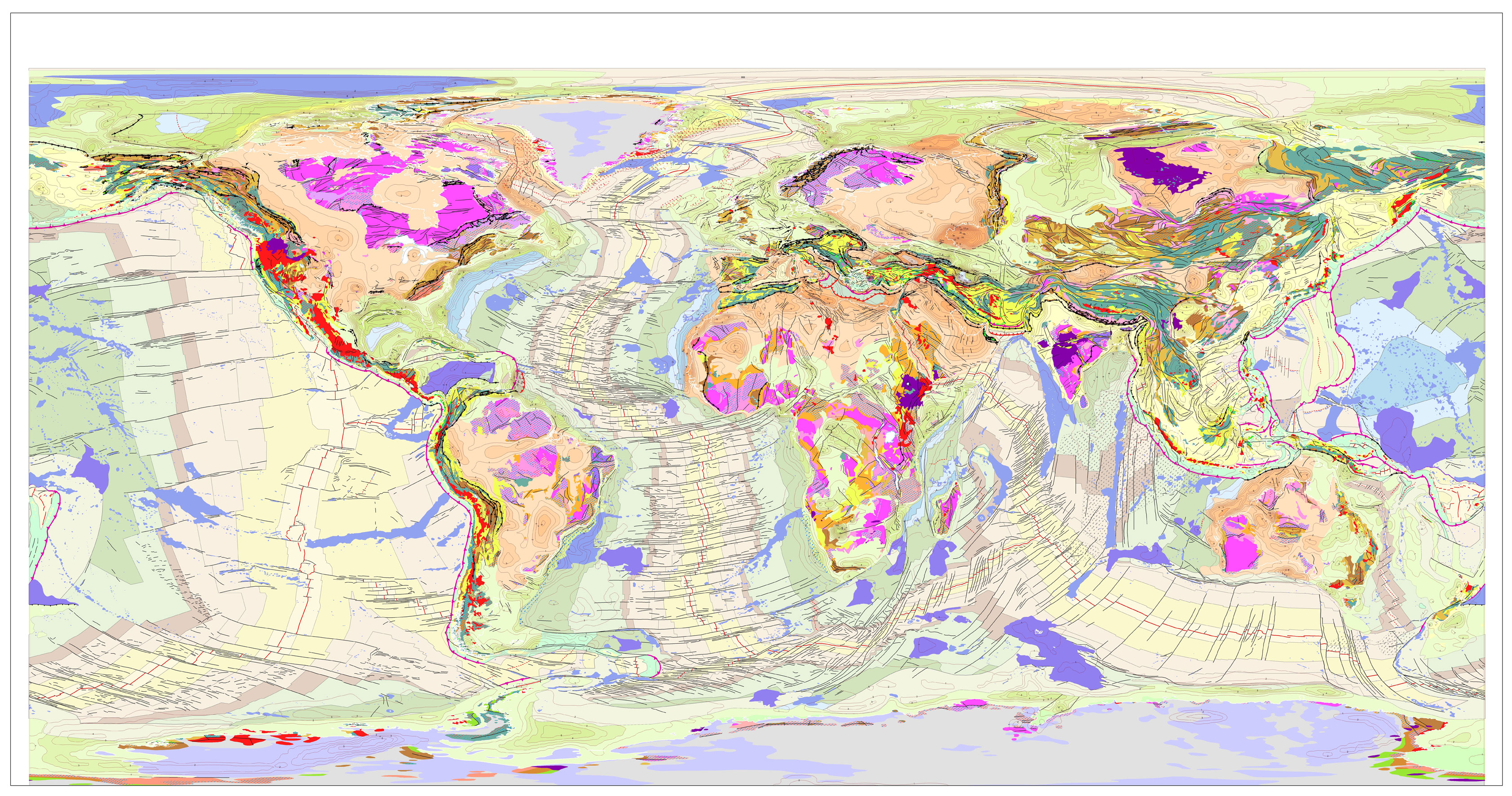

ТЕКУЩЕЕ СОСТОЯНИЕ ТЕКТОНИЧЕСКОЙ КАРТЫ МИРА масштаба 1:35M
В Тектонической карте мира используются цифровые материалы (база данных и ГИС-проект) Геологической карты мира масштаба 1:35 (CGMW, 2014). В соответствии с единой легендой уточняются контура геологических объектов и дается их тектоническая интерпретация.
В рамках создания Тектонической карты проводится подготовка отдельных слоев карты для следующих блоков:
1. Областей с развитием океанической коры (океанов, внутренних и окраинных морей). В атрибутах слоя указывается возраст, определенный по линейным магнитным хронам. Для закраски подразделений океанической коры на карте используется набор цветов, выбранный в соответствии с цветовой гаммой Международной стратиграфической шкалы.
2. Осадочных чехлов платформ, атрибуты слоя содержат возраст осадков и их мощность. В соответствии с легендой на карте отображаются три возрастные группы: древние, начало формирования которых приходится на верхний протерозой, платформа с палеозойским основанием чехла, и кайнозойским чехлом. Изопахитами показана суммарная мощность осадков в километрах.
